เครื่องอัดอากาศ 1/4 ภาพรวมของบอลวาล์วด้านในและด้านนอก

เครื่องอัดอากาศ 1/4 ภาพรวมของบอลวาล์วด้านในและด้านนอก

รหัสสินค้า:1401173
การใช้งาน:-ท่ออัดอากาศ ถังเก็บอากาศ- ข้อต่อ Y- เครื่องมือเกี่ยวกับลมและอุปกรณ์เกี่ยวกับลม
วัสดุ:โลหะ/ทองเหลืองคุณภาพสูง-; ลูกทองเหลืองชุบโครเมียมแข็ง-; ก้านทองแดง ที่นั่งไฟเบอร์
คำอธิบายรายละเอียด:การเชื่อมต่อชาย × หญิง G1/4; OD เกลียวตัวผู้ 13.15 มม.-; รหัสเกลียวตัวเมีย 11.45 มม.-; ระยะพิทช์ 1.337 มม. / 19 TPI; ทางเดิน DN6 / Φ6.0มม. ความยาวโดยรวม 36.0 มม. ปิดเอง 90 องศา-
อุณหภูมิในการทำงาน :-20 องศาถึง +120 องศา
บรรจุภัณฑ์:บรรจุภัณฑ์กระดาษแข็ง
เวลาจัดส่ง: 30 วัน
ส่งคำถาม
คำอธิบาย



แนะนำผลิตภัณฑ์

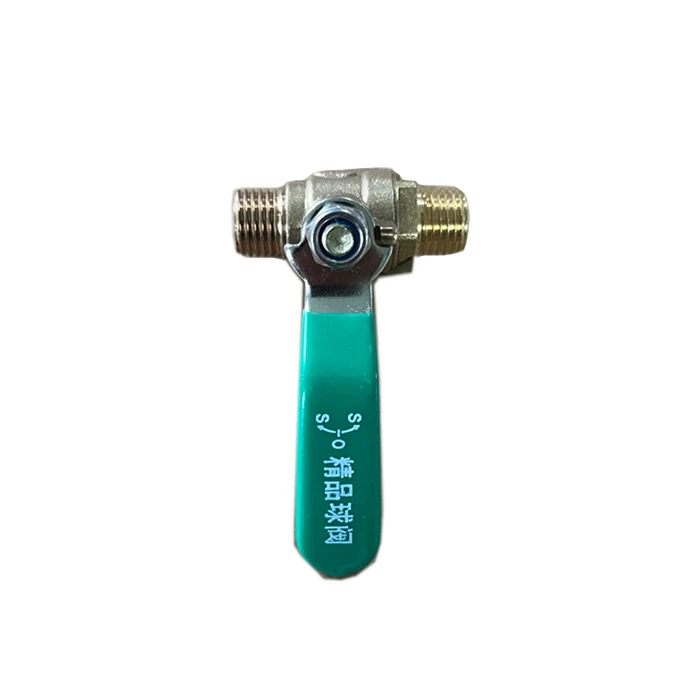

บอลวาล์วทองเหลืองด้านในและด้านนอก 1/4 นิ้ว

G1/4 M×F บอลวาล์วขนาดกะทัดรัดสำหรับเครื่องอัดอากาศและสายนิวแมติก

วาล์วปิด M×F ขนาดกะทัดรัด-สำหรับสายนิวแมติก

บอลวาล์วด้านใน-และ-ด้านนอกขนาด 1/4 นิ้วนี้ให้จุดปิด-แบบแมนนวลใน-เครื่องอัดอากาศหรือสายนิวแมติก ปลายด้านหนึ่งใช้เกลียวตัวผู้ G1/4 และอีกด้านหนึ่งใช้เกลียวตัวเมีย G1/4 ช่วยให้วาล์วเชื่อมต่อได้โดยตรงระหว่างทางออกของถัง ข้อต่อ Y- ข้อต่อฟิตติ้ง หรือท่อลมสั้น

ตัวเครื่องขนาด 36.0 มม. ได้รับการออกแบบมาเพื่อการวางท่อขนาดกะทัดรัดซึ่งวาล์วขนาดเต็ม-จะใช้พื้นที่โดยไม่จำเป็น ก่อนสั่งซื้อ ให้ตรวจสอบว่าด้านใดของชุดประกอบที่มีอยู่ต้องใช้เกลียวตัวผู้ ด้านไหนต้องใช้เกลียวตัวเมีย และตรวจสอบว่าด้ามจับผีเสื้อสีเขียวมีพื้นที่เพียงพอสำหรับการเลี้ยว 90 องศาหรือไม่

air-compressor-1-4-overview-of-inner-and-outer-ball-valves-white-background-product-image
air-compressor-1-4-overview-of-inner-and-outer-ball-valves-compressor-workshop-use

โปรไฟล์และวัสดุทางเทคนิค

G1/4 การเชื่อมต่อด้ายด้านในและด้านนอก

วาล์วใช้ข้อต่อขนาด 1/4 นิ้ว G1/4 M×F เส้นผ่านศูนย์กลางภายนอกของเกลียวตัวผู้-ที่ระบุไว้คือ 13.15 มม. เส้นผ่านศูนย์กลางด้านในของเกลียวตัวเมีย-คือ 11.45 มม. และระยะพิทช์เกลียวคือ 1.337 มม. / 19 TPI การจัดเรียงนี้ทำให้สามารถวางวาล์วไว้ระหว่างช่องจ่าย-แบบเกลียวตัวผู้กับข้อต่อดาวน์สตรีมหรือการเชื่อมต่อสายยาง

ตัววาล์วทองเหลืองขนาดกะทัดรัดและทางเดิน DN6

ตัวเครื่องระบุว่าเป็นโลหะ/ทองเหลืองคุณภาพสูง-โดยผ่านการกลึงด้วยสีทองแดง-และเคลือบพาสซีฟหรือนิกเกิล- ทางเดินภายในที่ระบุคือ DN6 / Φ6.0 มม. และความยาวลำตัวโดยรวมคือ 36.0 มม. ทำให้วาล์วมีทางตรงสั้น-ผ่านเส้นทางการไหลสำหรับท่ออากาศแรงดันต่ำ-ที่เข้ากันได้

บอลทองเหลืองชุบโครเมียม- ก้านทองแดง และที่นั่ง PTFE

ส่วนประกอบภายในใช้ลูกบอลทองเหลืองโครม-แข็ง ก้านทองแดงป้องกัน- และที่นั่ง PTFE ด้ามจับรูปผีเสื้อสีเขียวได้รับการออกแบบสำหรับการเปิดและปิดด้วยมือ 90 องศา ตรวจสอบความดัน อุณหภูมิ และสภาพข้อต่อของระบบทั้งหมดก่อนที่จะเลือกวาล์ว



ข้อมูลจำเพาะทางเทคนิค





รายการ รายละเอียด
พิมพ์ บอลวาล์วทองเหลืองด้านในและด้านนอก 1/4 นิ้ว
แอปพลิเคชัน -ท่ออัดอากาศ ถังเก็บอากาศ- ข้อต่อ Y- เครื่องมือเกี่ยวกับลมและอุปกรณ์เกี่ยวกับลม
รหัส 1401173
วัสดุ โลหะ/ทองเหลืองคุณภาพสูง- ลูกทองเหลืองชุบโครเมียมแข็ง-; ก้านทองแดง ที่นั่งไฟเบอร์
คำอธิบายรายละเอียด G1/4 ชาย × หญิง; OD เกลียวตัวผู้ 13.15 มม.-; รหัสเกลียวตัวเมีย 11.45 มม.-; ระยะพิทช์ 1.337 มม. / 19 TPI; ทางเดิน DN6 / Φ6.0มม. ความยาวโดยรวม 36.0 มม. ปิดเอง 90 องศา-
ชื่อแบรนด์ ซีซัมเมอร์
อุณหภูมิในการทำงาน -20 องศาถึง +120 องศา
เวลาการส่งมอบ 30 วัน
บรรจุภัณฑ์ บรรจุภัณฑ์กระดาษแข็ง



การประยุกต์ใช้ผลิตภัณฑ์





1-4-inch-inner-outer-brass-ball-valve-air-tank-outlet-control

อากาศ-ปิดสายคอมเพรสเซอร์-

ติดตั้งวาล์วในสาขาคอมเพรสเซอร์ที่เข้ากันได้เมื่อจำเป็นต้องมีจุดปิดปิดแบบแมนนวล-สั้นๆ ตรวจสอบทิศทาง M×F และให้ด้ามจับผีเสื้ออยู่ห่างจากตัวเครื่องคอมเพรสเซอร์และท่อใกล้เคียง

1-4-inch-inner-outer-brass-ball-valve-compressor-air-line-shutoff

อากาศ-ระบบควบคุมช่องระบายอากาศของถังเก็บ

สามารถวางวาล์วไว้ที่ช่องจ่ายอากาศ-ถังเก็บที่ใช้ร่วมกันได้ เพื่อเปิดหรือปิดช่องอากาศปลายน้ำ ตรวจสอบเกลียวทางออก ทิศทางการเชื่อมต่อที่จำเป็น และสภาพการทำงานของส่วนประกอบด้านข้างถัง-ก่อนการติดตั้ง

1-4-inch-inner-outer-brass-ball-valve-pneumatic-tool-line

สายเครื่องมือและอุปกรณ์เกี่ยวกับลม

ใช้วาล์วขนาดกะทัดรัดในท่อ-เครื่องมือหรืออุปกรณ์นิวแมติกที่ใช้ร่วมกันได้ ซึ่งการปิดด้วยตนเอง 90 องศา-จะเป็นประโยชน์ จับคู่ทางเดิน DN6 ความดันอากาศ อุณหภูมิ ตัวกลาง และท่อหรือการจัดข้อต่อให้เข้ากับระบบทั้งหมด

รายละเอียดคุณภาพและงานฝีมือ



air-compressor-1-4-overview-of-inner-and-outer-ball-valves-structure-and-thread-interface

air-compressor-1-4-inner-outer-ball-valve-application-and-technical-performance

product-1024-1024



แพคเกจผลิตภัณฑ์





product-1920-2560



เกี่ยวกับเรา





Jiaxing Norsun Trading Co., Ltd.

ในฐานะซัพพลายเออร์ชิ้นส่วนเครื่องจักรทำสวนชั้นนำ Jiaxing Norsun Trading Co., Ltd. เชื่อมโยงผู้จัดจำหน่ายทั่วโลกกับผู้ผลิตในจีนที่ผ่านการตรวจสอบแล้วกว่า 100 ราย เราปรับปรุงห่วงโซ่อุปทาน B2B ของคุณผ่านการควบคุมคุณภาพอย่างเข้มงวด การผลิตที่ยืดหยุ่น และ-การกำหนดราคาขายส่งโดยตรงจากโรงงาน มาเป็นพันธมิตรกับเราในการจัดหา-ส่วนประกอบอุปกรณ์ไฟฟ้ากลางแจ้งที่มีความแม่นยำสูง-ในปริมาณมาก

พลังแห่งความร่วมมือที่เชื่อถือได้

มืออาชีพของคุณ-STOP SOURCE
สำหรับ 10000+ ชิ้นส่วน OUALITY

ยืนยันความเป็นเลิศของโรงงาน

ได้รับการสนับสนุนจากพันธมิตรโรงงานที่เชื่อถือได้ 200+ ราย

กระบวนการผลิต


-1
การประกอบ
-2
ศูนย์เครื่องจักรกลซีเอ็นซี
-8
เครื่องกลึงซีเอ็นซี
-5
เครื่องต๊าป
-3
เครื่องต๊าป
-7
เครื่องฉีดพลาสติก
-4
กำลังตรวจสอบ
-6
คลังสินค้า

การควบคุมคุณภาพ


-1
-3
-4
-2

ประสบการณ์งานเอ็กซ์โป





product-2000-2667



รีวิวลูกค้า





product-2000-2667





คำถามที่พบบ่อย





Q:บอลวาล์วด้านใน-และ-ด้านนอกใช้การเชื่อมต่อแบบใด

ตอบ: ใช้เกลียวตัวผู้ G1/4 หนึ่งตัวและเกลียวตัวเมีย G1/4 หนึ่งตัว OD เกลียวตัวผู้ที่ระบุในรายการคือ 13.15 มม. และ ID เกลียวตัวเมีย-คือ 11.45 มม.

ถาม: ขนาดตัวเครื่องหลักคือเท่าไร?

ตอบ: ความยาวโดยรวมที่ระบุไว้คือ 36.0 มม. และทางตรงภายใน-คือ DN6 / Φ6.0 มม.

ถาม: มีความดันและอุณหภูมิเท่าใด

ตอบ: แรงดันใช้งานที่ระบุไว้คือ 0–8bar แรงดันสูงสุดคือ 10.0bar แรงดันพิสูจน์คือ 1.6MPa และอุณหภูมิในการทำงานคือ -20 องศาถึง +120 องศา แรงดันสูงสุดและแรงดันพิสูจน์จะถูกทำเครื่องหมายเป็นค่าอ้างอิงทางอุตสาหกรรม

ถาม: สิ่งที่ควรตรวจสอบก่อนสั่งซื้อ?

ตอบ: ยืนยันความเข้ากันได้ของ G1/4, ทิศทาง M×F, ทางเดิน DN6, ตัวกลางอากาศ, ความดัน, อุณหภูมิ, ระยะห่างจากด้ามจับ, ปริมาณและปลายทาง
